Двухэлементный микшер
При проектировании радиомодели с новомодной системой управления цельноповоротными консолями крыла чаще всего выясняется, что ни один из известных вариантов механического микширования команд по тем или иным причинам не подходит. В данном случае рекомендуем применить одну занятную схему. Она основана на замене традиционного микшера двумя "зеркально отраженными" узлами. Они составлены из одинаковых деталей и более чем просты в изготовлении, сборке и наладке.

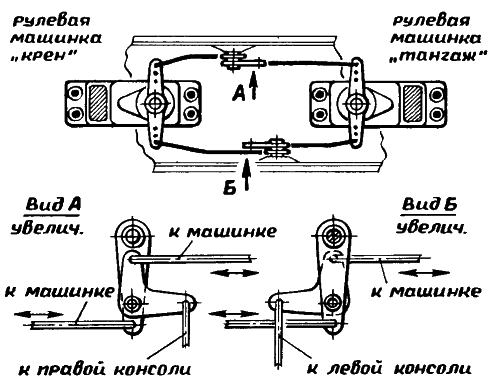

Уяснив принцип подобного дробления микшера, вариантов таких "полуузлов" можно нарисовать множество. Все будет зависеть от конкретных условий привязки их к управляемым элементам модели и от конструктивной схемы фюзеляжа. На приведенных рисунках все это подогнано к приводу консолей крыла при монтаже "полуузлов" на бортах развитого фюзеляжа. Наверное, моделисты оценят представившуюся возможность разместить обе руль-машинки точно по оси фюзеляжа, что будет полезно особенно при зажатом миделевом сечении последнего.
Двухэлементный микшер
