Трицикл нового поколения
Подмосковный город Жуковский - авиационная "мекка" России. Здесь расположены крупнейшие отраслевые научно-исследовательские институты, филиалы всех самолетостроительных фирм страны и регулярно проводятся авиационные салоны мирового уровня. По численности населения город нельзя отнести к разряду крупных или даже больших и, казалось бы, все проживающие в нем должны быть влюблены именно в авиацию. Однако Алексея Якубовича трудно причислить к ним, его страсть - мотоциклы.
На счету Алексея несколько самостоятельно построенных мотоциклов, в том числе с двигателем от "Запорожца", и два трицикла. На страницах нашего журнала встречалось много машин этого типа, но подобных по конструкции не было. Один свой трицикл Алексей выполнил на базе кузова, двигателя и задней подвески автомобиля "Фольксваген - Жук", а другой - двигателя и задней подвески "Запорожца" ЗАЗ-968. Оба транспортных средства спроектированы в "суперчоперном" стиле, что наложило на конструкцию не только особые требования по тщательности отделки, но, к сожалению, и ограничение по ее маневренности. Связано это с большим выносом переднего колеса и наклоном его вилки - на больших скоростях (свыше 100 км/ч) машина плохо "слушается руля" и может не хватить прочности рычагов передней подвески при попадании колеса на неровности дороги.
В качестве иллюстрации рассмотрим второй вариант трицикла А. Якубовича.
Все агрегаты машины собраны на сварной трубчатой пространственной раме, в основе которой лежат гнутые лонжероны и две поперечные балки. В задней части рамы верхние и нижние лонжероны попарно (левые и правые) объединены между собой. В эти же узлы вварены подкосы центральной балки. В вертикальной плоскости лонжероны зафиксированы нижней дугой и внутренними проушинами крепления рычагов задней подвески. Кроме того, все места стыков труб усилены мощными стальными косынками. Узел же "центральная балка - верхний основной лонжерон" имеет силовой короб.
Для подсоединения к раме амортизаторов задней подвески верхняя балка оснащена специальными стаканами, выполненными по аналогии с автомобильными.
Трубчатые рамки для подножек пассажира приварены к косынкам и подкосам центральной балки и, обшитые с двух сторон стальным листом (s3), служат для установки на них, во-первых, подножек пассажира (типа мотоциклетных), во-вторых, отбойников подвески и, в-третьих, подкосов консоли крепления задних крыльев. Все перечисленные детали и узлы (в том числе и передняя консоль крыла) были приварены к раме в процессе предварительной сборки трицикла.
Узел педалей управления состоит из подножек, рычагов, оси и выносов, вваренных в нижнюю поперечину, закрепленную на раме двумя кронштейнами и подкосом. К последнему подходит и направляющая хвостовика механизма переключения скоростей.
Вообще компоновка трицикла не мотоциклетная - чаще всего используемая у нас, а достаточно распространенная за рубежом. Двигатель помещен не в "базу", а отодвинут назад за ось заднего моста, что приводит к смещению центра тяжести в ту же сторону. Машина с такой центровкой получается очень ретивой и легко встает на дыбы при резкой даче "газа". Опытному "наезднику" это не мешает, а наоборот, помогает выполнять, может, и рискованные, но захватывающие дух трюки.
Силовой агрегат от "Запорожца" (двигатель, сцепление и коробка переключения передач) практически не дорабатывался. К нему добавились только некоторые агрегаты: установлен масляный радиатор от вертолета, воздушный фильтр заключен в сверкающий хромом цилиндрический корпус и от каждого цилиндра выведено по фирменному (от "Хонды") глушителю. Остальное все "родное" - от ЗАЗ-968. Закреплен мотор на раме штатными узлами в трех точках. Две из них находятся в верхних углах арки, образованной задними частями лонжеронов и верхней балкой, а третья - на полке между нижними лонжеронами, где располагается передняя часть КПП. Скорости переключаются рычагом, связанным через шарнир "жигулевского" типа с хвостовиком коробки. Он выведен под левую руку, так как правая рука, по мотоциклетному, постоянно находится на рукоятке "газа".
Особое место в конструкции трицикла занимает редко встречающаяся рычажная подвеска переднего колеса. Две пары ее титановых консолей уравновешены пружинами от "ижевских" амортизаторов и вертолетных агрегатов. Консоли соединены между собой поперечными рычагами оригинальной формы, через которые проходит и ось колеса. При движении колеса вверх под воздействием какого-либо препятствия на дороге нижние, более жесткие пружины, сжимаясь, стремятся вернуть его назад, а при "провале" колеса действуют верхние пружины.
Над двигателем смонтирован каркас, служащий для установки аккумулятора (за сиденьем водителя) и укладки пассажирского сиденья. К подушке последнего пришнуровываются по бокам два объемистых кожаных кофра для какого-либо груза, которые к тому же прикрывают моторные агрегаты и придают законченный вид машине, выполненной в стиле "чопер". Этому же направлению моды отвечают подвеска переднего колеса и оформление руля, приборов, фары, бензобака и крыльев. Кстати, бак и уширенные задние крылья (каждое сделано из двух крыльев от мотоцикла "Урал") были покрашены автомобильной синтетической краской черного цвета и тщательно отшлифованы. Затем на подготовленную таким образом поверхность профессиональный художник нанес с помощью аэрографа рисунок на космическую тему. После чего все было покрыто прозрачным лаком и отполировано.
Кстати, А. Якубович, помимо индивидуального технического творчества, немало времени посвящает общественной деятельности. Дело в том, что в Жуковском имеется немало молодых людей, желающих в свободное от работы время заняться техническим творчеством. Алексей официально создал такой центр. Но ни администрация города, ни "лежащие" сегодня авиационные "киты" не могут или, скорее, не хотят помочь ему - выделить или сдать в аренду помещение, где можно было бы оборудовать соответствующую мастерскую. И получается, что при наличии в городе пустующих помещений базой для центра является частный гараж. А ведь сколько ребят можно было бы уберечь от пагубного влияния улицы и наркотиков?

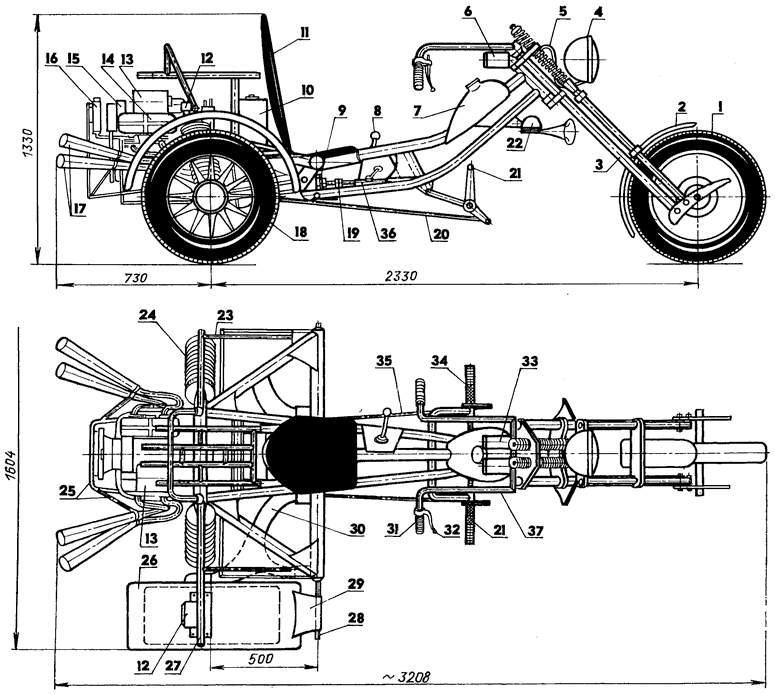

Общий вид трицикла:
1 - колесо переднее; 2 - крыло переднее (от мотоцикла "Ямаха"); 3 - подвеска переднего колеса, рычажная; 4 - фара; 5 - кронштейн фары; 6 - корпус спидометра (Ст3, хромирование); 7 - бак топливный; 8 - рычаг переключения передач; 9 - коробка переключения передач; 10 - аккумулятор; 11 - спинка сиденья; 12 - блок задних фонарей; 13 - фильтр воздушный; 14 - двигатель; 15 - вентилятор; 16 - радиатор масляно-воздушный; 17 - глушители (от мотоцикла "Ямаха"); 18 - колесо заднее (295x50x15); 19 - муфта эластичная; 20 - тяга тормоза (X18Н9Т, труба 12x1); 21 - педаль тормоза; 22 - клаксон; 23 - подкос заднего крыла (Ст3, труба 15x1,5, хромирование); 24 - амортизатор (от автомобиля ЗАЗ-968); 25 - каркас крепления глушителей и радиатора (Х18Н9Т, труба 18x1,5); 26 - крыло заднее; 27 - консоль крепления крыла (Ст3, труба 28x1,5); 28 - консоль передняя (Х18Н9Т, труба 12x1); 29 - кронштейн крыла (Х18Н9Т, лист s1,5); 30 - рычаг подвески заднего колеса (от ЗАЗ-968); 31 - рукоятка "газа"; 32 - рычаг переднего тормоза; 33 - корпус замка зажигания (Ст3, хромирование); 34 - педаль сцепления; 35 - тяга сцепления (Х18Н9Т, труба 12x1); 36 - механизм переключения скоростей; 37 - руль (Х18Н9Т, труба 25x3).

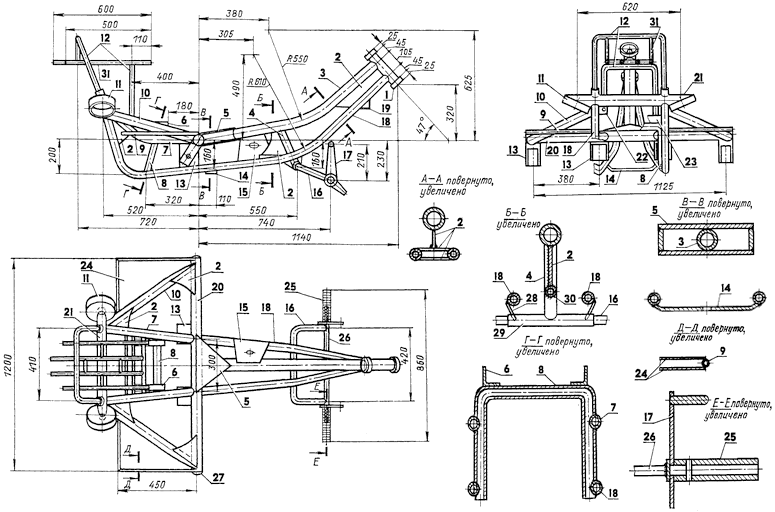

Рама (все детали выполнены из Ст3):
1 - колонка рулевая; 2 - косынки (лист s5); 3 - лонжерон основной, верхний (труба 60x3); 4 - подкос (труба 34x2); 5 - короб усиливающий (лист s3); 6 - кронштейн платформы под аккумулятор (уголок 50x50); 7 - лонжероны верхние (труба 34x2); 8 - дуга нижняя (труба 34x2); 9 - рамка подножки пассажира (труба 22x1,5); 10 - подкосы центральной балки (труба 52x3); 11 - стаканы амортизаторов; 12 - дуги сиденья пассажира (труба 28x1, хромирование); 13 - проушины крепления рычагов задней подвески (лист s5); 14 - полка для крепления КПП (полоса 80x5); 15 - косынка установки шарнира рычага переключения передач (лист s3); 16 - выносы крепления педалей (труба 28x2, хромирование); 17 - рычаг педали (лист s5, 2 шт., хромирование); 18 - лонжероны основные, нижние (труба 34x2); 19 - кронштейн крепления клаксона (уголок 50x50); 20 - балка центральная (труба 60x3); 21 - балка верхняя (труба 52x3); 22 - узел крепления двигателя (лист s5); 23 - перемычка (уголок 50x50); 24 - зашивка рамки (лист s3 с двух сторон); 25 - подножка (Х18Н9Т, труба 36x4); 26 - ось (X18Н9Т, пруток 028); 27 - заглушка (X18Н9Т); 28 - кронштейн (лист s3); 29 - поперечина нижняя (труба 34x2); 30 - направляющая хвостовика механизма переключения передач (труба 28x1,5); 31 - основание сиденья пассажира (труба 20x1, хромирование).

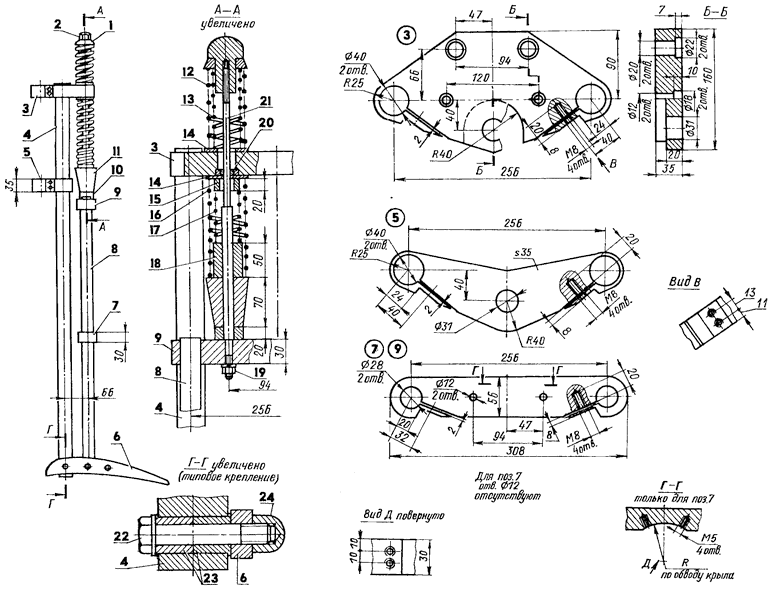

Подвеска переднего колеса:
1, 11 - конусы упорные (Х18Н9Т); 2 - спецгайка М12 (Х18Н9Т); 3 - траверса основная, верхняя (АК4); 4 - консоль основная (ВТЗ-1, пруток 40); 5 - траверса основная, нижняя (АК4); 6 - рычаг поперечный (X18Н9Т, лист s10); 7 - траверса нижняя (АК4); 8 - консоль подвижная (ВТЗ-1, пруток 28); 9 - траверса верхняя (АК4); 10, 15, 18 - втулки (Х18Н9Т); 12, 13, 16, 17 - пружины сжатия; 14 - шайбы упорные; 19 - гайка М12; 20 - опора сферическая; 21 - шток (Х18Н9Т); 22 - ось (болт М12); 23 - втулки (бронза); 24 - гайка со сферической головкой.
Источник: Моделист конструктор №3 2000
