Самодельный тестер

Предлагаемый самодельный прибор позволяет оценивать освещенность помещений. Но его можно использовать и в качестве тестера при проверке работоспособности низкочастотных и высокочастотных каскадов, элементов электрорадиоаппаратуры (диодов, транзисторов, конденсаторов, резисторов), а также для обнаружения фазного и нулевого проводов сети. Особенностью прибора является применение в нем высокочувствительной головки микроамперметра (например, на 20 мкА), пробника-генератора и фотоэлемента типа Ф36С.
    Генератор этого универсального измерителя и оценщика - симметричный мультивибратор, собранный на транзисторах VT1 и VT2 и вырабатывающий электрические колебания, близкие по форме к прямоугольным. Основная частота (первая гармоника) - 1000 Гц. Обычно такой сигнал подают на вход проверяемого или налаживаемого усилителя НЧ. Но на выходе мультивибратора содержится также и множество других гармоник, что позволяет использовать прибор для проверки ВЧ каскадов.
    Применение в тестере фотоэлемента дает возможность «прозвонить» электрическую цепь в том случае, если разрядился (или отсутствует) гальванический элемент питания G1. При этом переключатель SA1 следует поставить в положение «СБ» («солнечная батарея»), замкнуть между собой измерительные щупы, установить «0» резистором R8, а потом действовать так же, как во время измерения номиналов сопротивлений. Данный режим можно использовать и в качестве основного при оценке освещенности помещений, когда тестер становится фотоэкспонометром. Для этого нужно отградуировать отдельную шкалу (как в фотоаппаратуре).
    Прибор собран в пластмассовой коробке от фотонегативов размерами 130x94x42 мм. Расположение элементов внутри такого корпуса показано на рисунке. Печатная плата генератора располагается в нижней части корпуса и фиксируется клеем «Момент». Из распространенных радиодеталей в приборе применены постоянные резисторы МЛТ-0,25, потенциометр R8 типа СП-3, керамические конденсаторы К10, галетный переключатель SA1 типа 11П1Н, микротумблер SA2 - МТ1.
    Фотоэлемент имеет диапазон измеряемой освещенности от 8 до 4096 лк, силу тока до 64 мкА. Фотоэлемент и стрелочный индикатор с током полного отклонения до 50 мкА устанавливаются на лицевой панели прибора.

Источник питания G1 типа СЦ21 размещен в корпусе фонаря ФРМ, довольно распространенного среди самодельщиков. Чтобы он входил плотно, контакты фонаря подогнуты пинцетом, а под колпачок подложен кусок пористой резины. Провод «массы» Е фазоуказателя установлен под винт измерительной головки. Все соединения внутри тестера выполнены навесным монтажом.
    Для проверки точности показаний прибора используется образцовый вольтметр. Чтобы отградуировать шкалу сопротивлений, достаточно иметь набор резисторов с известными номиналами. Поскольку некоторых указанных на схеме номиналов не существует, то их придется составить из тех, что имеются в наличии. Например, из двух параллельно или последовательно соединенных сопротивлений МЛТ. Ничего страшного, если получится гирлянда резисторов. Она уместится внутри корпуса, главное, чтобы не было замыканий.

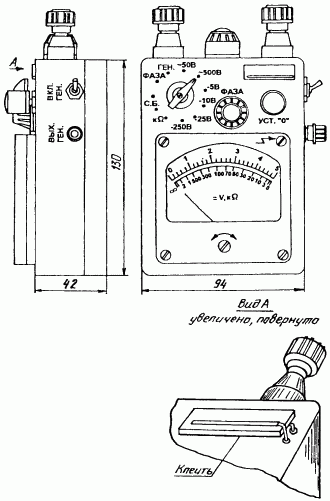

    Самодельный тестер-экспонометр.

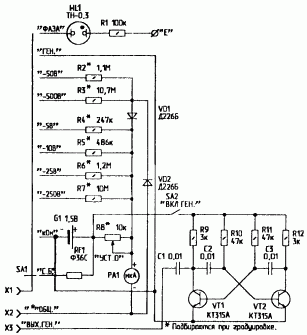

    Принципиальная электрическая схема прибора.

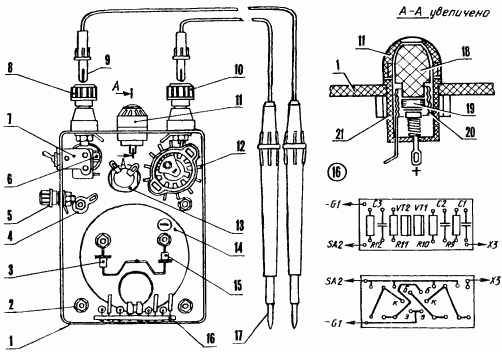

    Компоновка прибора:
    1 - корпус; 2 - винт М3 (4 шт.); 3 - диод VD1; 4 - лепесток "массы" Е фазоуказателя; 5 - гнездо разъема Х3; 6 - потенциометр R8; 7 - микротумблер SA2; 8 - клемма с гнездом разъема X1; 9 - штекер (2 шт.); 10 - клемма с гнездом разъема Х2; 11 - крышка фонаря ФРМ; 12 - переключатель галетный SA1; 13 - лампа неоновая HL1 фазоуказателя; 14 - индикатор стрелочный РА1; 15 - диод VD2; 16 - плата генератора с печатным монтажом; 17 - щуп измерительный (2 шт.); 18 - вставка резиновая; 19 - источник электропитания G1; 20 - обойма контактная; 21 - корпус фонаря ФРМ.

Источник: Моделист конструктор №7 2000
