Фронтовой реактивный бомбардировщик Ил-28
Эра поршневых двигателей в авиации заканчивалась. Воздушный винт, поднимавший в небо летательные аппараты на протяжении сорока лет, достиг своего теоретического и практического предела и уже не мог обеспечивать дальнейший рост их скорости, дальности и высоты полета. Наступала эра двигателей реактивных...
В разгар Великой Отечественной войны, в феврале 1944 года Государственный Комитет обороны принял важное решение об организации научно-исследовательского института для развития реактивных двигателей. К решению этой важной задачи привлекались коллективы ряда опытно-конструкторских бюро и научно-исследовательских институтов. В короткие сроки были спроектированы жидкостные, пульсирующие, прямоточные и мотокомпрессорные двигатели и проведены испытания на серийных или специально созданных самолетах.
Эксперименты с комбинированными силовыми установками хотя и не привели к созданию серийных машин, но позволили вплотную приблизиться к реактивным скоростям, новым материалам и технологиям. И уже в 1946 году в нашей стране появились проекты первых реактивных истребителей Як-15 и МиГ-9. На очереди было создание реактивных бомбардировщиков. Летом того же года Военно-воздушные силы выдали задание на постройку бомбардировщика с четырьмя турбореактивными двигателями ТР-1 конструкции A.M. Люлька с тягой на взлете в 1300 кг сразу двум ОКБ - В.С. Ильюшина и П.О. Сухого.
Небольшой коллектив ОКБ, возглавляемый Сергеем Владимировичем Ильюшиным, в рекордно короткий срок справился с работой: менее чем через год Ил-22 - первый в стране многодвигательный реактивный бомбардировщик - выкатили из ворот сборочного цеха.
Это самолет с высокорасположенным крылом и широким фюзеляжем сечением в виде эллипса неправильной формы. На вынесенных вперед пилонах крепились четыре двигателя с суммарной тягой в 5200 кг. Кстати, такое расположение двигателей в то время не применялось и появилось на Западе значительно позднее.
Шасси бомбардировщика трехколесное, причем все три опоры устанавливались на фюзеляже. Колеса основной стойки шасси убирались вперед по полету и размещались в верхней части фюзеляжа перед бомбоотсеком.
В соответствии с заданием, Ил-22 должен при нормальной бомбовой нагрузке в 2000 кг иметь дальность полета 1250 км и крейсерскую скорость 750 км/ч. В состав экипажа бомбардировщика входили первый и второй пилоты, штурман-бомбардир, стрелок-радист и кормовой стрелок.
24 июля 1947 года летчики испытатели - братья Владимир и Константин Коккинаки - выполнили на Ил-22 первый полет. Летная оценка пилотажных качеств самолета была высокой, хотя недостаточная тяга двигателей ТР-1 вынуждала проводить испытания при пониженной взлетной массе. При этом у самолета оказались: чрезмерный разбег при взлете, повышенный расход топлива, относительно небольшие дальность (865 км) и максимальная скорость (718 км/ч).
В августе 1947 года Ил-22 демонстрировался на авиационном параде в Тушине. Дальнейшие испытания проводились в основном для отработки эксплуатационных качеств реактивных двигателей в условиях низких температур, испытывались системы дистанционного управления оборонительным вооружением самолета. К сожалению, двигателистам так и не удалось довести тягу ТР-1 до расчетной величины, поэтому дальнейшие работы по бомбардировщику прекратились.
Одновременно с отработкой Ил-22 в ОКБ велось инициативное проектирование фронтового (армейского) реактивного двухдвигательного бомбардировщика с максимальной скоростью 900 км/ч и дальностью полета 2000 км. Эти параметры были выработаны С.В. Ильюшиным на основе глубокого анализа вынужденной практики использования в годы войны дальних бомбардировщиков ДБ-3 и Ил-4 в качестве фронтовых. Новый самолет, получивший обозначение Ил-28, предполагалось оснастить английскими двигателями «Нин-1» или их отечественными аналогами РД-45. Нормальная бомбовая нагрузка новой машины должна была составлять 1000 кг, максимальная - 3000 кг. Экипаж уменьшен (по сравнению с Ил-22) до трех человек (летчик, штурман и стрелок-радист).
Схема нового самолета имела много общего со схемой «двадцать второго». Прямое крыло Ил-28 компоновалось из скоростных профилей СР-5с, которые позволяли машине достигать скоростей, соответствующих числу М=0,82. Крыло имело обычный щелевой закрылок, обеспечивающий самолету хорошие взлетно-посадочные характеристики.
Киль и стабилизатор были стреловидными, что позволяло сдвинуть в интервал больших чисел М неприятные явления, связанные с эффектом сжимаемости воздуха, а также увеличивало плечо оперения.
Силовая установка состояла из двух английских турбореактивных двигателей «Нин-1» с центробежным компрессором. Чтобы обеспечить наибольшее удаление воздухозаборников от земли (Ил-28 предполагалось эксплуатировать в основном на грунтовых аэродромах), конструкторам пришлось отказаться от выигрышной компоновки двигателей на удлиненных пилонах и установить их в гондолах, плотно прижатых к нижней поверхности крыла. В гондолы же убирались и основные стойки шасси самолета. Носовое колесо пряталось в фюзеляж.
Экипаж Ил-28 располагался в двух герметизированных кабинах. На малых высотах воздух подавался в кабины за счет скоростного напора, а с высоты 1700 м нагнетался через фильтры от компрессоров двигателей. В кабинах летчика и штурмана устанавливались катапультируемые вверх сиденья, а стрелок-радист мог покинуть самолет через нижний входной люк - его откинутая крышка защищала стрелка-радиста от действия воздушного потока в момент отделения его от самолета.
Одной из важнейших задач при разработке фронтового бомбардировщика стало создание кормовой оборонительной установки, способной эффективно отражать атаки истребителей из задней полусферы. Первый ее вариант с двумя пушками НС-23, разработанный ранее для Ил-22, не обладал достаточной маневренностью. Пришлось разрабатывать принципиально новую схему привода и усовершенствованную систему дистанционного управления. В итоге конструкторам удалось создать двухпушечную кормовую установку Ил-К6 с высокими боевыми характеристиками, которая обеспечивала углы обстрела по горизонтали 70 градусов вправо и влево и по вертикали - 60 градусов вверх и 40 вниз. Скорость перемещения оружия достигала 36 град/с, что позволяло эффективно использовать его до скорости полета 1000 км/ч.
Защищать переднюю полусферу самолета предполагалось двумя неподвижными носовыми пушками НС-23, стрельбу из которых вел командир самолета.
Бомбоотсек располагался в средней части фюзеляжа и оборудовался четырьмя кассетными (для бомб массой от 50 до 500 кг) и одним балочным (для бомб массой от 1000 до 3000 кг) бомбодержателями. Сбросом бомб управлял штурман с помощью оптического бомбардировочного прицела ОБП-5с. Прицел имел связь с автопилотом и позволял штурману при прицеливании управлять самолетом по курсу без участия пилота.
В процессе проектирования Ил-28 впервые в нашей стране была разработана автоматизированная противообледенительная система, в которой использовался сжатый горячий воздух от компрессора двигателя, направлявшийся в воздушные каналы в передних кромках крыла, стабилизатора и киля. Последующая эксплуатация самолета показала высокую эффективность противообледенительной системы.
На бомбардировщике были установлены радиосвязное и аэронавигационное оборудование, радиовысотомер и радиоустройства слепой посадки, обеспечивающие полеты ночью и в сложных метеоусловиях, а также панорамный радиолокатор, с помощью которого осуществлялись ориентировка, поиск, опознавание и поражение наземных целей при отсутствии видимости земли.
Первый полет опытного Ил-28 состоялся 8 июля 1948 года. По оценке летчика-испытателя В.К. Коккинаки, поведение бомбардировщика в полете было нормальным: взлет - простым, управление - легким. Сбалансированный самолет мог лететь даже с брошенной ручкой управления. Машина обладала хорошими противоштопорными качествами, а также способностью продолжать горизонтальный полет при отказе одного двигателя.
Одновременно с проектированием реактивных бомбардировщиков в ОКБ С.В. Ильюшина аналогичные машины конструировались и в ОКБ А.Н. Туполева. Первым таким самолетом стал Ту-12 (изделие «77» по заводской индексации). Туполевцы при создании этой машины пошли по пути, проторенному А.С. Яковлевым при создании Як-15,- они оснастили английскими двигателями «Нин-1» серийный двухмоторный бомбардировщик Ту-2. Пришлось, правда, подкрепить изнутри гофром обшивку кессона крыла, увеличить высоту фюзеляжа и удлинить его переднюю часть, а также оснастить машину новым - трехколесным, с передней управляемой стойкой - шасси. Оборонительное вооружение бомбардировщика состояло из одной пушки НР-23 и двух пулеметов УБТ. Нормальная бомбовая нагрузка Ту-12 составляла 1000 кг, максимальная - 3000 кг. Экипаж бомбардировщика - четыре человека. Самолет успешно прошел испытания, показав максимальную скорость 783 км/ч и максимальную дальность полета 2200 км. Тем не менее, было принято решение о строительстве Ту-12 лишь малой серией из пяти экземпляров.
Дальнейшим развитием Ту-12 стал Ту-14 (изд.«73»), схема которого практически идентична Ил-28. Первый вариант этой машины оснащался парой «Нин-1», однако в связи с недостаточной их тягой в хвостовой части самолета был установлен еще один турбореактивный двигатель - английский «Дервент-V».
Первый полет Ту-14 состоялся в 1947 году. Самолет успешно прошел испытания, показав максимальную скорость 872 км/ч на высоте 5000 м и дальность 2810 км/ч. В дальнейшем при появлении в апреле - мае 1948 года более мощных отечественных двигателей ВК-1 конструкции В.Я.Климова с максимальной тягой 2700 кг появились двухдвигательные Ту-14Р (разведчик) и Ту-14Т (торпедоносец) - вместо третьей силовой установки на них была установлена кормовая гермокабина. Экипаж этих машин состоял из трех человек, оборонительное вооружение комплектовалось четырьмя пушками НР-23. Торпеды на Ту-14Т подвешивались в удлиненном бомбовом отсеке. Торпедоносец развивал скорость до 860 км/ч и имел дальность полета около 3000 км.
Сравнительные государственные испытания двух самолетов-близнецов выявили, что максимальная скорость полета Ту-14 у земли на 25 км/ч, а на высоте 5000 м - на 60 км/ч меньше, чем у Ил-28. К тому же и практический потолок у туполевского бомбардировщика на 1300 м меньше, чем у ильюшинского. В итоге на вооружение были приняты обе машины: в ВВС поступил фронтовой бомбардировщик Ил-28 и в ВМФ - торпедоносец Ту-14Т. Такому решению предшествовало специальное заседание у И.В. Сталина, состоявшееся в мае 1949 года. По воспоминаниям С.В. Ильюшина, Сталин рассмотрел представленные конструкторами данные машин, выслушал мнение военных и решил принять на вооружение в качестве фронтового бомбардировщика именно Ил-28. Всего построено около 6000 экземпляров всех модификаций Ил-28 и 87 экземпляров Ту-14Т.
Массовое производство Ил-28 велось сразу на трех крупных авиационных заводах. В процессе запуска в производство самолет модернизировали - на него установили более мощные двигатели ВК-1, а панорамный радиолокатор перенесли из хвостовой части фюзеляжа в носовую.
Модифицированный самолет совершил свой первый полет в августе 1949 года. На испытаниях с новыми двигателями Ил-28 достиг скорости в 906 км/ч на высоте 4000 м, при этом тряски и вибрации не наблюдалось. Наибольшая дальность полета с нормальным бомбовым грузом в 1000 кг - 2445 км. Ил-28 стал, таким образом, первым принятым на вооружение ВВС фронтовым реактивным бомбардировщиком.
В сентябре 1949 года перед ОКБ была поставлена задача в кратчайшие сроки создать учебный вариант Ил-28 для быстрого и массового переучивания строевых летчиков, переходящих с поршневых бомбардировщиков на реактивные. И уже 14 октября С.В. Ильюшин утвердил эскизный проект учебно-тренировочного Ил-28У с двигателями ВК-1.
Для Ил-28У была разработана новая носовая часть фюзеляжа, в которой взамен кабины штурмана располагалась кабина летчика-инструктора со всем комплексом приборов и оборудования, позволяющим не только самостоятельно управлять самолетом в воздухе и на земле, но и полностью контролировать действия ученика. Кабина последнего была практически такой же, как и на боевом самолете.
Заводские испытания опытного Ил-28У завершились 30 марта 1950 года - к этому времени стали поступать на вооружение серийные бомбардировщики Ил-28. Чтобы ускорить процесс переподготовки строевых летчиков авиационного полка, которым командовал Герой Советского Союза подполковник А.А. Анпилов, решено было использовать опытный Ил-28У. С помощью этого учебного самолета летчики полка менее чем за месяц освоили новые машины и уже 1 мая 1950 года смогли участвовать в воздушном параде над Красной площадью в Москве.
19 апреля летчик-испытатель В.К. Коккинаки поднял в воздух еще одну модификацию Ил-28 - разведчик Ил-28Р, предназначенный для выполнения тактической и оперативной воздушной разведки. Для этих целей самолет оснащался специальным фотооборудованием, располагавшимся в бомбоотсеке и в специальном фотоотсеке в хвостовой части фюзеляжа. Для увеличения дальности полета устанавливались дополнительные топливные баки - стационарный в бомбоотсеке и два сбрасываемых на консолях крыла.
В 1950 году испытывалась еще одна модификация - торпедоносец Ил-28Т, предназначенный для высотного и низкого торпедометания, а также для постановки морских мин. Бомбоотсек у машины увеличили на 2,2 м, что позволило подвешивать в нем две авиационные торпеды. Правда, это уменьшило емкость фюзеляжных топливных баков, и Ил-28Т эксплуатировались с подвесными баками.
Фронтовые бомбардировщики поступали не только в Военно-воздушные силы СССР, но и в социалистические страны-участницы Варшавского договора, а также в страны «третьего» мира. Известны случаи боевого применения Ил-28 в локальных военных конфликтах.
«Двадцать восьмые» в течение многих лет находились на вооружении авиации Китайской народной республики: самолеты неоднократно модернизировались, на них было установлено радионавигационное оборудование, закупленное в Англии, Франции и Италии. Помимо того, самолет по советской лицензии производился в Чехословакии под обозначением В-228.
В середине 50-х годов гражданская авиация СССР начала получать новые газотурбинные и турбовинтовые самолеты. Для накопления опыта эксплуатации реактивных машин летным и техническим составом Аэрофлоту были переданы самолеты Ил-28 без вооружения, получившие в ГВФ обозначение Ил-20. Эти простые в пилотировании и обслуживании реактивные машины легко осваивались гражданскими экипажами, что значительно упрощало дальнейшее освоение тяжелых реактивных лайнеров. К тому же в конце 1954 года на Ил-20 началась регулярная перевозка почты и других грузов.
Ил-28 был последним серийным боевым самолетом, созданным в ОКБ С.В. Ильюшина. Правда, под руководством Сергея Владимировича проектировались и строились опытные реактивные бомбардировщики и штурмовики, которые, к сожалению, не пошли в серию из-за принятой в то время доктрины первого секретаря ЦК КПСС Н.С. Хрущева, провозглашавшей примат управляемого ракетного оружия. Волюнтаристское решение партийного руководства основательно потрясло авиационную промышленность страны; оно же стало причиной и преждевременного прекращения серийного производства фронтового бомбардировщика Ил-28.
Советские реактивные бомбардировщики конца 40-х годов
Основные данные | Ил-22 | Ил-28 | Ту-12 | Ту-14 |
Первый полет, г | 1947 | 1948 | 1947 | 1950 |
Запуск в серию, г | - | 1949 | - | 1950 |
Двигатели | 4хТР-1 | 2хВК-1 | 2х«Нин-1» | 2хВК-1 |
Тяга двигателя, кН | 12,7 | 26,5 | 22,3 | 26,5 |
Длина самолета, мм | 21050 | 17 650 | 15 750 | 21950 |
Высота самолета, мм | 7400 | 6200 | 4190 | 5950 |
Размах крыла, мм | 23 060 | 21450 | 18 860 | 21690 |
Площадь крыла, м2 | 74,5 | 60,8 | 48,8 | 67,4 |
Колея шасси, мм | 3375 | 7400 | 6060 | 6600 |
Взлетная масса, кг: | ||||
нормальная | 24 000 | 18 400 | 14 700 | 21000 |
максимальная | 27 300 | 23 200 | 15 720 | 25 350 |
Масса пустого, кг | 14 950 | 12 890 | 8993 | 14 490 |
Макс. дальность полета, км | 865 | 2400 | 2200 | 3010 |
Макс. скорость полета, км/ч | 718 | 900 | 783 | 845 |
Практический потолок, м | 11000 | 12 300 | 11360 | 11200 |
Экипаж, чел. | 5 | 3 | 4 | 3 |

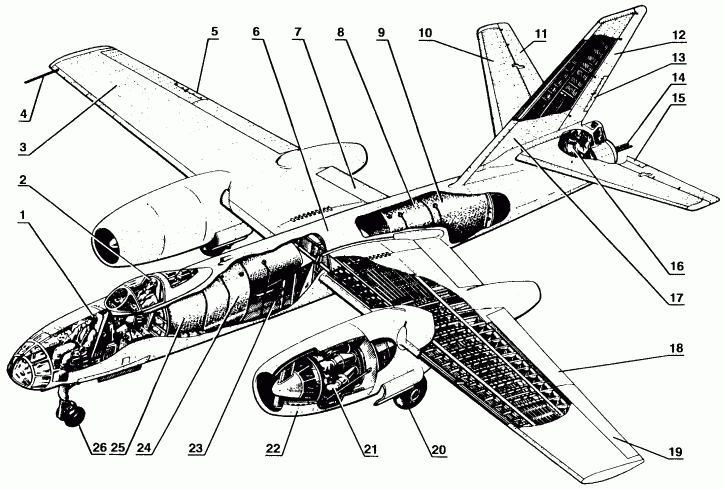

Компоновка фронтового реактивного бомбардировщика Ил-28:
1 - место штурмана, рабочее; 2 - место пилота, рабочее; 3 - консоль крыла; 4 - приемник воздушного давления; 5 - триммер элерона; 6 - фюзеляж; 7 - закрылок; 8, 9, 23, 24, 25 - баки топливные; 10 - оперение горизонтальное; 11 - руль высоты; 12 - руль направления; 13 - триммер руля направлении; 14 - установка Ил-К6 оборонительная, кормовая; 15 - триммер руля высоты; 16 - место стрелка-радиста, рабочее; 17 - оперение вертикальное; 18, 19 - элероны; 20 - стойка шасси, основная; 21 - двигатель ВК-1; 22 - гондола двигателя; 26 - стойка шасси, носовая.

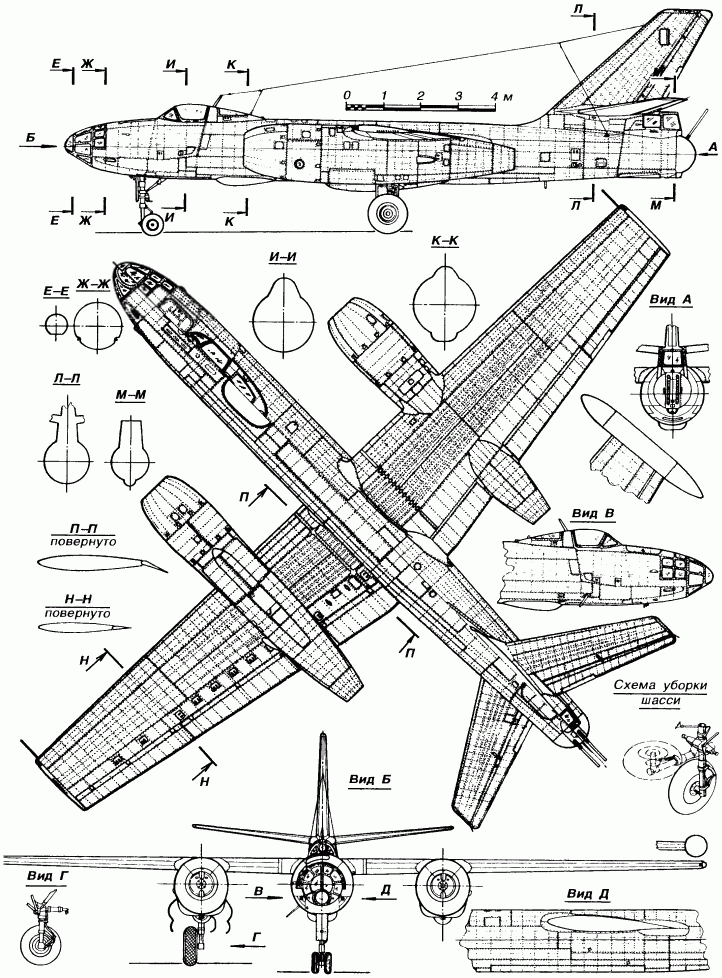

Фронтовой реактивный бомбардировщик Ил-28

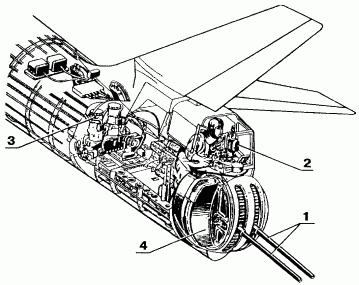

Компоновка кормовой оборонительной установки Ил-К6 самолета Ил-28:
1 - пушки HP-23, подвижные; 2 - станция прицельная; 3 - агрегат качающихся помп, гидравлический; 4 - ящики патронные.

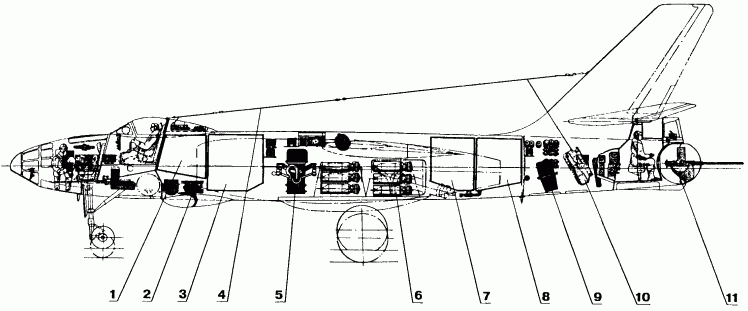

Расположение основного оборудования в фюзеляже самолета:
1, 3, 7, 8 - баки топливные; 2 - антенна радиолокатора; 4 - антенна радиостанции; 5, 9 - фотоаппаратура; 6 - отсек бомбовый; 10 - радиостанция; 11 - установка Ил-К6, кормовая, оборонительная.

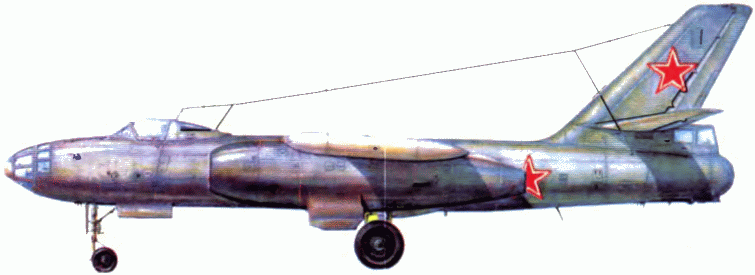

Фронтовой реактивный бомбардировщик Ил-28 - выдающийся образец советской авиационной техники.
Самолет-разведчик Ил-28Р.

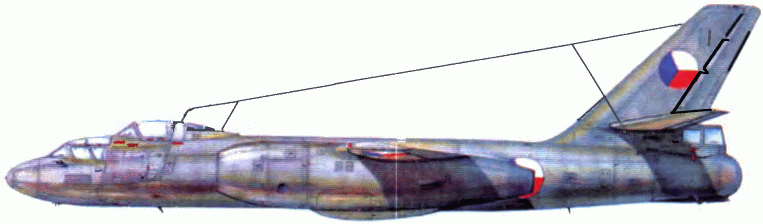

Учебно-тренировочный Ил-28У Чехословацких ВВС.
Опытный носитель Ил-28Р с экспериментальным двигателем Pirna 014A-0 V-09 (ГДР, 1959 г.).
Источник: Моделист конструктор №7 2000
