Самодельный деревянный плот
Деревянные плоты
Деревянный плот (рис. 139) изготовляют из сухой, звонкой (при ударе обухом топора она издает звонкий звук) древесины: ели или сосны. Сухостой с прелой древесиной употреблять нельзя: дерево быстро намокает и плот "тонет". Чтобы определить удельный вес, с торца дерева отпиливают чурбак длиной 10 см и опускают плашмя в воду. Если отпиленный круг погрузился не глубже чем на 5-6 см, дерево можно использовать для постройки плота. Максимальный диаметр бревен не должен превышать 25-30, минимальный - 10 см.
Для лучшей остойчивости плота тонкие лесины помещают в середину, а толстые - по бортам. Если заготовленные бревна имеют кривизну, их устанавливают горбом вниз. Зазоры между бревнами става должны быть не менее 2-4 см, иначе плот будет обладать пониженной остойчивостью и медленной всплываемостью. После укладки бревен на стапеле отмечают их верх и раскатывают в стороны. На среднем бревне на расстоянии не менее 80 см от торцов выпиливают и вырубают два паза ("ласточкин хвост"). Нижние плоскости вырезов должны быть на одном уровне. Глубина пазов не должна доходить до середины брёвна, иначе при забивке клина может произойти скол запиленной древесины. В качестве шаблона берут торец вытесанной поперечины-ронжины. Ронжины вытесывают из сырого дерева, лучше из березы.
В подготовленное бревно серединой укладывают ронжину. Ронжина должна свободно заходить сверху в паз бревна, т. е. верхняя ширина паза должна быть шире нижней широкой стороны ронжины. В промежуток между наклонной плоскостью ронжины и наклонной стенкой паза вбивают деревянный сухой клин. Обе ронжины должны лежать в одной плоскости. С помощью шаблонов делают пазы на всех остальных бревнах и их по очереди то справа, то слева - прикрепляют клиньями к среднему бревну. Прежде чем поставить крайние бревна, в них вырубают пазы для упора ваг и врезают по три леерные стойки толщиной 10-12 и высотой 60-70 см, на которые натягивают репшнур или основную веревку.
На несложных реках рекомендуется использовать П-образную подгребицу. На две стойки, заранее, до сборки става, вертикально врезанные в бревна плота, надевают и расклинивают подушку, в которой выпиливают гнездо для греби. Чтобы при расклинивании стоек бревна не скололись, стойки относят от носа и кормы не менее чем на 0,5 м. Для сложных рек следует устанавливать саянские или горьковские подгребицы.
При сплаве по спокойным рекам или для переправ на водохранилищах делают простейший вязаный плот: бревна собирают в став накладными ронжинами с помощью проволочных скруток (скоб, веревочных стяжек). Для увеличения остойчивости плот можно делать шире за счет больших зазоров между средними бревнами. В качестве подгребиц в бревна врубают и заклинивают стойки диаметром 10-12 см, на которые подвешиваются греби.

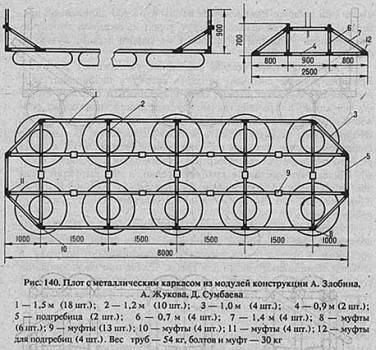

Плот с металлическим каркасом из модулей конструкции А. Злобина, А. Жукова, Д. Сумбаева (рис. 140) собирается из модулей разной длины и фасонных муфт. Конструкция трудоемка в изготовлении (токарные, сверлильные и сварочные работы, клеймение сопрягаемых деталей), зато плот удобен в сборке и разборке. Каркас упаковывается в два байдарочных чехла, сборные греби - в отдельную упаковку.
Каркас может трансформироваться в два малых плота или катамарана и расчленяться вдоль при обносах. К нему могут закрепляться автомобильные камеры, гондолы и элементы, выступающие.над рамой. При желании можно закрепить рабочие площадки ниже рамы на 30 см для снижения центра тяжести.

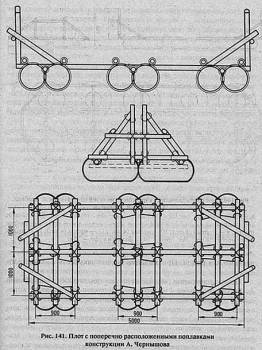

Плот с поперечно расположенными поплавками конструкции А. Чернышева (рис. 141) прост в изготовлении и обладает хорошей остойчивостью, позволяет использовать различные виды настила и сетки, а также крепить надувные элементы вдоль или поперек плота. Такой плот может быть пригоден для рек всех категорий сложности.
Московские туристы Н. Телегин, Э. Реут, Б. Ануфриев, Ю. Мохов отработали конструкцию плота с металлическим каркасом и сборной металлической гребью, с капроновой сетью вместо настила.
Каркас, собираемый из металлических трубчатых модулей, имеет узкий нос и более широкую корму, передняя подгребица сдвинута на 1 м. Это позволяет разгрузить нос плота, обеспечить "всхожесть" на валы, защищает подгребипу от разрушения при ударе каркаса о надводные скалы.
Модули плота (труба Д16Т диаметром 42 мм и толщиной 1,5 мм) сочленяют с помощью треугольных пластин и металлических накладок - щечек и болтов М8. Каркас обладает гибкостью на валах, что, по мнению авторов, уменьшает напряжения, особенно усталостные. Оппоненты отмечают, что в валах трудно работать на кормовой греби: без привычки непросто устоять на качающейся палубе.
Новосибирские туристы А. Юдушкин, А. Сажнев и другие опробировали несколько интересных конструкций плотов с металлическим каркасом. С целью понижения центра тяжести загруженного плота они использовали подвесные площадки для гребцов. Площадки делают в виде каркаса, на который натягивают капроновую сеть, и крепят ее к каркасу с помощью парашютной стропы. Опускают площадку на радиус гондолы.
При этом подгребица понижается примерно на 30 см, упрощается конструкция подгребицы; возможен вариант штыревой подгребицы (укороченная гребь). Гребцы на подвесной площадке в валах могут коленями опираться на гондолы спереди или садиться на расположенные позади.
Модификация этого плота - каркас, собираемый с помощью 6-миллиметрового троса. Двухметровые модули соединяются шарнирами (резина и трос внатяг), что допускает прогиб на 15-20°. Вес каркаса 80 кг. Однако на больших валах тросы, вероятно, могут рваться.
А. Юдушкин и И. Гинзбург испытали плот-катамаран из двух гондол диаметром 80 см; грузовая площадка шириной 1 м подвешена между гондолами. Поперечины каркаса используются для закрепления штыревой подгребицы. Гребь сборная типа "костыль" (два продольных элемента надеваются на штырь).
Бийские туристы (В. Бедарев и др.) опробовали плот без подгребиц и гребей, назвав его "Честер". Это скорее катамаран, нежели плот. Гребцы сидят по углам каркаса друг против друга, работают веслами вдоль гондол. Возможны различные модификации (подвесные площадки для гребцов, коленная посадка, как на катамаране, и т. п.). Плот легок, хорошо "всходит" на волну, легко управляется. Испытания на Мажойском каскаде реки Чуи выявили его прекрасные ходовые качества.
Томские туристы (А. Фомин и др.) опробовали несколько конструкций плотов. Наибольший интерес представляет плот каркасный, с подушкообразными водоизмещающими элементами, которые закрепляются в каркасе плота и далеко разнесены по ширине.
По бортам плота закрепляли гондолы резервной плавучести, они же способствовали защите экипажа от смывания в мощных валах.
Оказалось, что это достоинство при перевороте оборачивается бедой для оказавшихся под плотом. В таком случае единственный шанс выбраться на плот - разрезать капроновую сеть (настил).
