— два плотных листа картона формата А4 (обычный лист писчей бумаги);
— циркуль;
— ножницы;
— транспортир;
— остро отточенный карандаш;
— линейка с миллиметровыми делениями;
— угольник (для построения прямых углов).

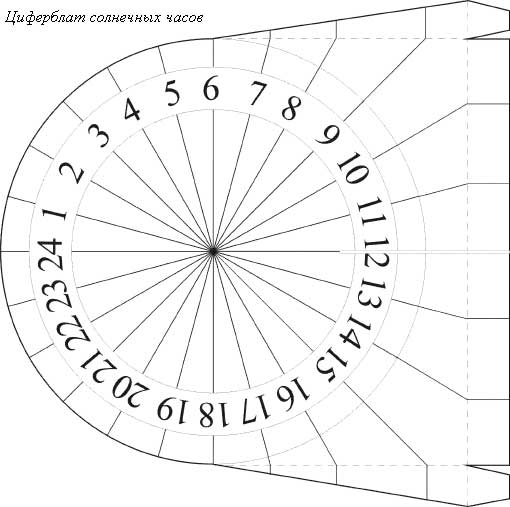

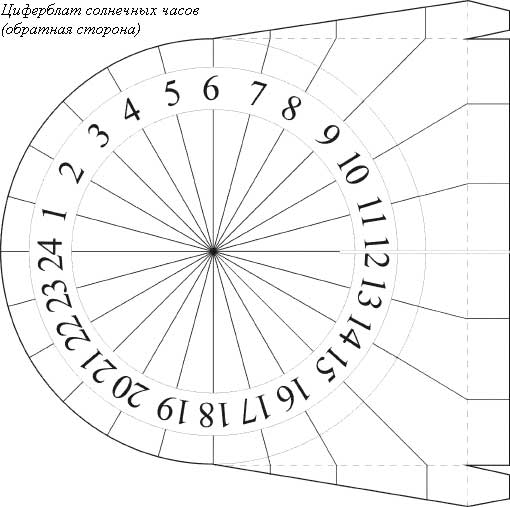

Делаем циферблат часов
1. Положи лист горизонтально. Примерно в центре листа поставь точку «1» и проведи через нее две взаимно перпендикулярные прямые: горизонтальную и вертикальную.
2. Все построения черти легко, не нажимая на карандаш. Многие линии играют вспомогательную роль и будут стерты впоследствии!
3. Проведи три окружности с центром в точке «1» радиусами 5, 6,5 и 7,5 см.
4. Разметь транспортиром часовые линии по всему кругу вокруг точки «1» через каждые 15°. Началом отсчета возьми горизонтальную линию. Затем проведи эти линии от центра до первой окружности и продолжи их от второй окружности до третьей.
5. Из тех точек, где вертикальная линия пересекает самую большую окружность (точки «2» и «3»), проведи еще две горизонтальные линии, в точности перпендикулярные этой вертикали. Отмерь от точек «2» и «3» вправо отрезки на этих новых прямых длиной по 9 см и соедини их правые концы еще одним вертикальным отрезком. Теперь левая полуокружность и полученный прямоугольник обрисовывают точный контур будущего циферблата.
6. Продолжи полученный вертикальный отрезок вверх и вниз еще на 1,5 см и соедини полученные точки («4» и «5») соответственно с точками «2» и «3». Полученные два треугольника будут загнуты вверх.
7. Продли две горизонтальные прямые за точки «2» и «3» также на 1,5 см и соедини между собой обе новые точки. Полученная полоса также будет загнута вверх.
8. Чтобы затем скрепить между собой треугольники и полоску на узком катете треугольников, надо нарисовать по отвороту длиной 1,5 см и такой же ширины. Отвороты должны слегка сужаться по мере удаления от стороны треугольника. Точно по стороне они будут загнуты внутрь и приклеены снаружи к полоске.
9. Сотри аккуратно обе внутренние окружности, а также правую половину большой окружности, находящейся внутри большого прямоугольника. Продли часовые линии правой полуокружности до пересечения границ прямоугольника.
10. Наметь линию будущего надреза, жирно прочертив ее от правого края прямоугольника на 4,5 см к центру.
11. Подпиши часы у каждой часовой линии циферблата (для этого специально оставлено место между двумя внутренними окружностями). Сперва поставь цифру 12 (или ХП) справа напротив центральной горизонтальной линии (как раз там, где будет надрез для установки гномона). Затем по часовой стрелке разметь линии на увеличение часов, а против — на уменьшение. Циферблат готов!
12. Вырежи полученный циферблат вместе с отворотами. Надрежь лезвием прорезь под ширину твоего картона. Загни треугольники и полосу и склей их между собой.

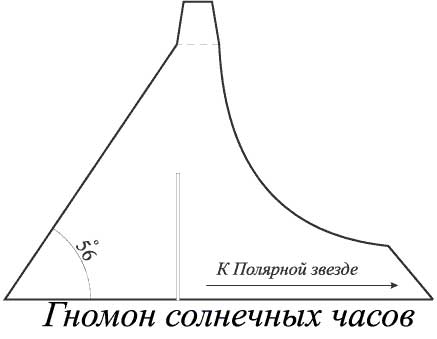

Делаем гномон (указатель) солнечных часов
1. Положи второй лист также горизонтально и отметь на глаз точку примерно в середине нижней стороны листа (точка «5»). Через нее проведи вертикальную линию строго перпендикулярно горизонтальной стороне.
2. Отмерь вверх по этой линии ровно 9 см (это будет точка «6»). От нее, принимая за начало отсчета вертикальную линию, отмерь угол, равный углу наклона экватора в твоем городе (90° минус широта места; для Москвы широта равна 56°, следовательно, угол — 34°).
3. От точки «5» направо отмерь 9 см вдоль нижней стороны листа. Также и вправо от точки «6» точно по горизонтали отмерь отрезок 1,5 см. Соедини эти две точки. В результате получится трапеция с широким основанием и узкой вершиной.
4. Наметь на правой боковой стороне трапеции широкую дугу, начинающуюся от верхней точки этой стороны и заканчивающуюся на расстоянии 3,5 см от ее нижнего конца.
5. Осталось только пристроить маленький отворот длиной 1,5 см к верхней стороне трапеции, немного суживающейся по мере удаления от стороны. Этим отворотом гномон будет крепиться к циферблату (также с его внешней стороны).
6. Теперь наметь вырез длиной 4,5 см от точки «5» к точке «6» вдоль вертикальной линии.
7. Сделай этот вырез лезвием той же ширины, что и толщина картона. Вырежи и всю трапецию, сохраняя отворот. Гномон готов!
8. Вставь гномон вырезом в вырез циферблата «длинным» треугольником вверх. Часы готовы!
Как ими пользоваться?
Нужно установить часы так, чтобы гномон в точности указывал на Полярную звезду своим острием. Циферблат обращен кверху, но наклонен к горизонту так же, как и экватор. Потому и сами часы, которые ты сделал, носят название экваториальных.
Чтобы обеспечить правильную их установку, достаточно по компасу определить направление на север и так установить часы, чтобы линия 12 – 24 часа была ориентирована на север, а деление «12 часов» циферблата было обращено к северу. Тогда и острие гномона будет устремлено на Полярную звезду. Теперь эти часы показывают тебе, как расположена плоскость небесного экватора, как проходит ось мира.
Проверь, как работают твои часы. Они всегда указывают местное истинное солнечное время. Ты заметишь, что их показания отличаются от показаний механических часов, которые указывают всегда среднее поясное время.

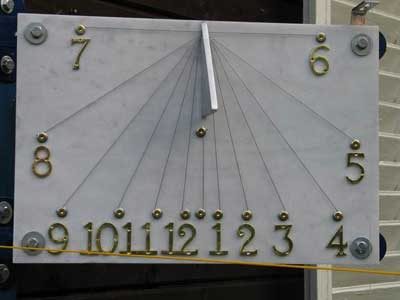

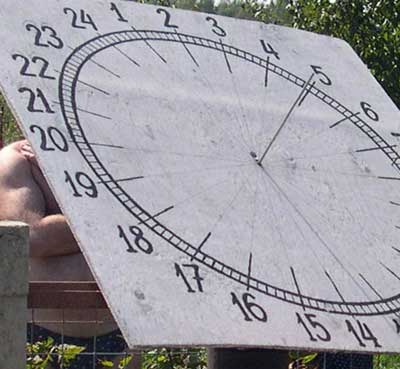

Варианты солнечных часов
