Самодельная дробилка для зерна

Не спешите выбрасывать старый пылесос: его мотор еще послужит вам в качестве привода зернодробилки — незаменимого помощника при подготовке корма для птицы и другой домашней живности. А также себе на кашу.

Принцип работы приспособления такой же, как и у электрокофемолки: вращающаяся с большой скоростью металлическая пластнйа-нож рассекает зерна до тех пор, пока их величина не станет меньше размера ячейки сита.

На основании — квадратном листе фанеры (10X300X300 мм) укрепляется сверху электродвигатель так, чтобы вал выходил вниз на 35—40 мм. На его резьбовом хвостовике с помошью втулки, шайб и гайки устанавливается рабочий элемент дробилки — стальная пластина толщиной 1—1,5 мм, размерами 15x210 мм. Осевое отверстие в ней дожио быть выполнено точно посредине ее длины, а передние кром ки по обе стороны от оси — заточены.

Рабочую камеру дробилки образует кольцеобразный корпус с внутренним 0 220 мм и высотой 40 мм. Его сворачивают из металлической полосы длиной 705 мм и шириной 60 мм. Оба ребра кольца отгибают по периметру наружу, образуя фланцы шириной 10 мм для крепления к основанию и присоединения сита.

Рис. 1. Общий вид дробилки для зерна:

1 — рукоятка заслонки, 2 — бункер, 3 — кожух электродвигателя, 4 — основание, 5 — бак.

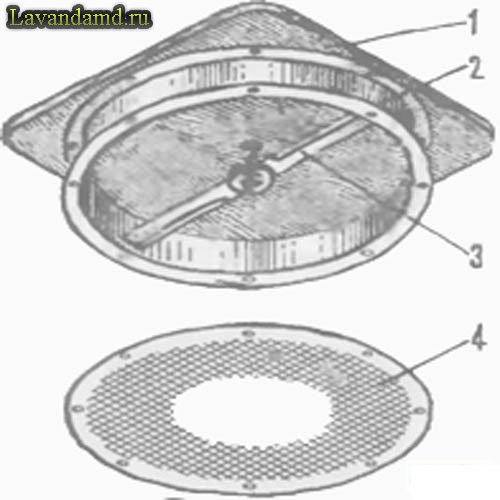

Рис. 2. Дробильная камера (вид снизу):

1 — основание, 2 — коряус рабочей камеры, 3 — нож-пластина, 4 — сетка.

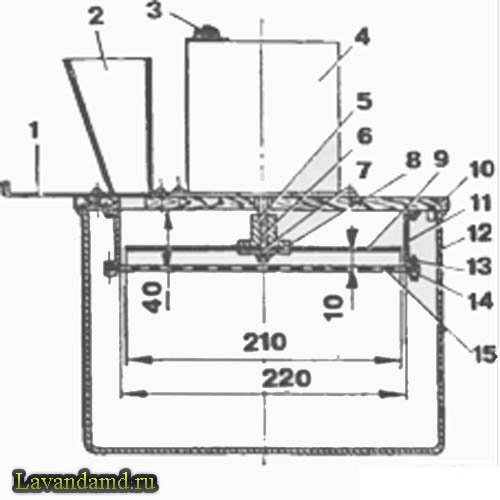

Рис.3. Конструкция дробилки для зерна:

1 — заслонка, 2 — бункер, 3 — выключатель электропривода, 4 — кожух электродвигателя, 5 — втулка, в — вал электродвигателя. 7 — шайба, 8 — гайка с пружинной шайбой, 9 — иож-пластииа, 10 — основание, II — корпус рабочей камеры, 12 — бак, 13 — элементы резьбового креплении сетки, 14 — дугообразные прокладки, 15 — сетка.

Выбирая для сита сетки или перфорированные диски с различным размером ячеек или отверстий, можно получать требующуюся степень помола.

Зерно подается из бункера, закрепленного на основании, через небольшое отверстие, регулируемое пластинчатой заслонкой.

В качестве емкости для сбора дробленого зерна можно использовать любую кастрюлю или бак подходящего размера с внутренним диаметром 260—300 мм. Для фиксации дробилки достаточно с нижней стороны основания установить три деревянных штифта, размещенных через 120°.
