Самодельный инкубатор из старого холодильника
Самодельный инкубатор можно изготовить на основе старого негодного холодильника. Из него нужно убрать морозильную камеру и другое оборудование. Затем приобрести два прибора: электроконтактный термометр и контактор-реле КР-6 либо другого типа, рассчитанного на 220 В.
У катушки должно быть большое сопротивление, не допускающее на электроконтактном термометре мощности более 1 Вт (рис. 1). Схема подключения показана на рис. 2. Подсоедините инкубатор к сети напряжения 220 В и включите лампы Л,, Лу Лд, Л^, которые поднимают температуру до 38 град. С, после чего замыкаются контакты термометра. Катушка КР, получает питание и размыкает контакты КРу. При снижении температуры процесс повторяется.

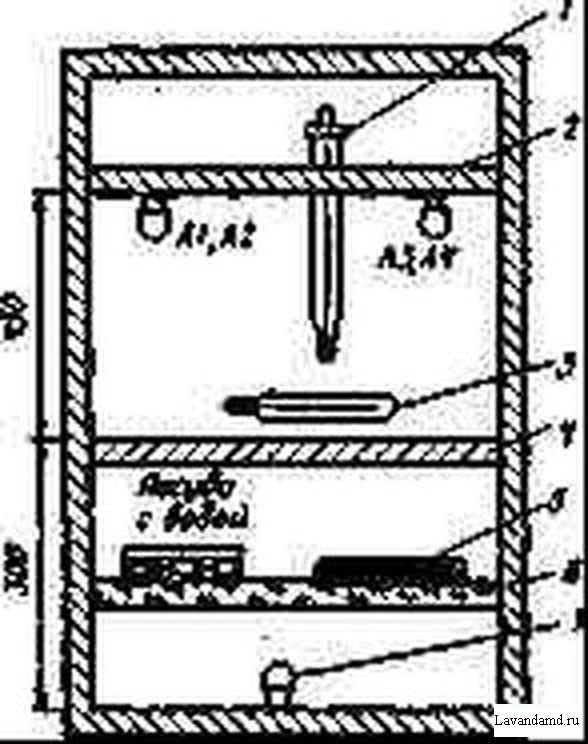

Рис. 1. Инкубатор из бывшего холодильника:
1 – электроконтактный термометр; 2 – ламповая панель; 3 – контрольный термометр; 4 – лоток для яиц; 5 – смоченная ткань (для увеличения влажной поверхности); б – стекло или жесть; 7 – лампа Л, (25 Вт)

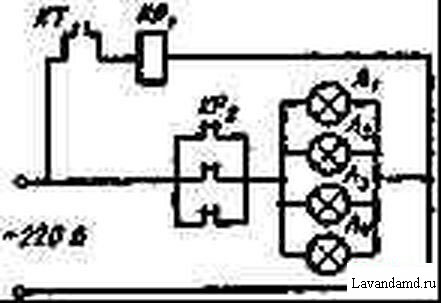

Рис. 2. Схема подключения:
КТ – электроконтактный термометр; КР, – катушка контактор-реле; КР,– нормально закрытые блокировки (контакторы КР);
Л,, Лу Л,, Л„ – лампы Р-15, 40 Вт; лампа Л, – (25 Вт), установленная снизу, в схему не подключается и работает непрерывно Лампа Л, необходима для более равномерного прогрева яиц, создания нужной влажности воздуха и уменьшения частоты срабатывания контактор-реле.
В дальнейшем после подогрева яиц в зависимости от температуры наружного воздуха можно выключить две или даже три лампы, включенные в автоматику. Это также сокращает частоту срабатывания контактор-реле.
Потребляемая мощность инкубатора в среднем не более 49 Вт.
Вентилятор не требуется – достаточно естественной циркуляции воздуха.
Устройство для поворота яиц делать не обязательно, чтобы не усложнять конструкцию. Можно поворачивать их вручную 3–4 раза в сутки в дневное время.
Вместимость инкубатора при камере от холодильника “Орск-50” – 60 яиц.
Куриные яйца устанавливают вертикально тупым концом вверх. Проще всего использовать для этого упаковочные картонные лотки.
С девятого дня температуру снижают до 37,5 град. С, с девятнадцатого дня – до 37 град. С.
При отключении электроэнергии вместо лампы можно поставить вниз посуду с горячей водой. При этом лучше недогреть, чем перегреть воду.

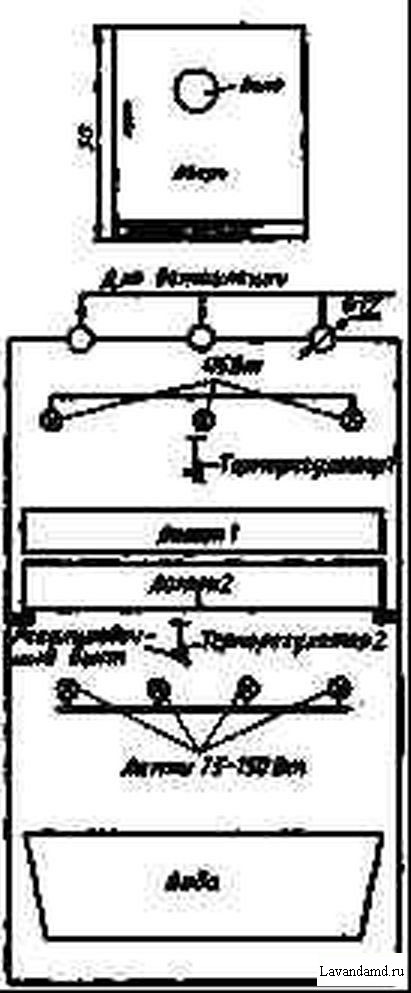

Другой вариант инкубатора на основе старого холодильника показан на рис. 3.
Реле для него может быть 12–24 Вт, трансформатор – такой же мощности. Контакты реле: чем мощнее, тем лучше.
