Трансформатор Тесла не дает покоя многим современным изобретателям. В этом мастер-классе мы продемонстрируем вам, как сделать катушку Тесла своими руками. Она будет небольшого размера. При создании и последующем запуске катушки рекомендуем соблюдать все меры безопасности.

Напряжение катушки высокое, но, в отличие от обычного тока, вы можете не почувствовать характерную боль и покалывания, при этом стенки сосудов и нервные клетки могут пострадать.

Для создания катушки Тесла вам понадобятся:

• клей ПВА;
• 1,5-дюймовый металлический фланец с резьбой;
• 1,5-дюймовый ПВХ-заглушка;
• 1,5-дюймовые ПВХ-трубы;
• эмалевая краска в баллончике;
• болты, гайки и шайбы;

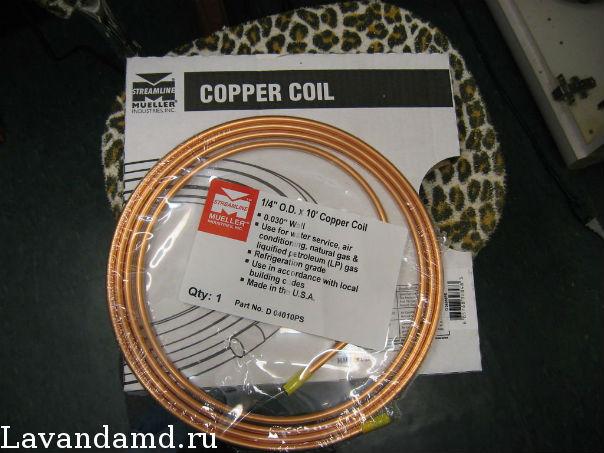

• медная трубка;
• стеклянные бутылки;
• поваренная соль;
• рапсовое масло;
• провода;
• алюминиевая фольга;
• высоковольтный источник питания.

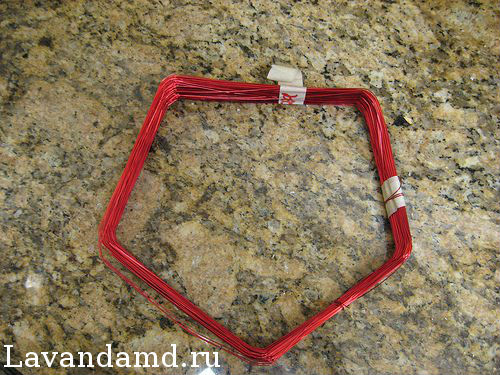

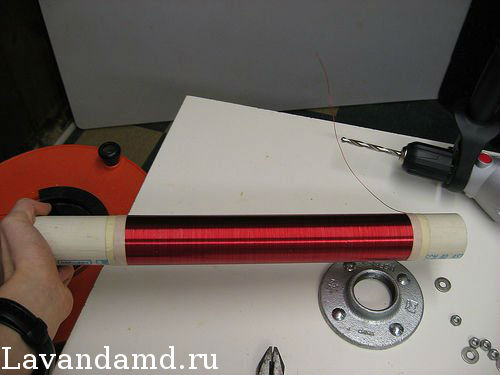

Шаг 1. Первым делом нужно обернуть медную проволоку вокруг трубы ПВХ. Это самая трудоемкая часть работы. Наматывать проволоку нужно внимательно и аккуратно, витки должны идти плотно друг к другу, между ними не должно быть пустого пространства. Также нельзя, чтобы они заходили друг на друга.

Для удобства верхние витки можете закрепить клейкой лентой. При дальнейшей работе витки также можете крепить ею, чтобы при формировании следующих, не распадались предыдущие.

В конце трубки проволоку также зафиксируйте клейкой лентой и пространство в несколько сантиметров снизу и сверху, покройте эмалированной краской из баллончика. Наносить краску нужно в два - три слоя.

В верхней части трубки закрепите круглый гладкий металлический объект для разрядки катушки.

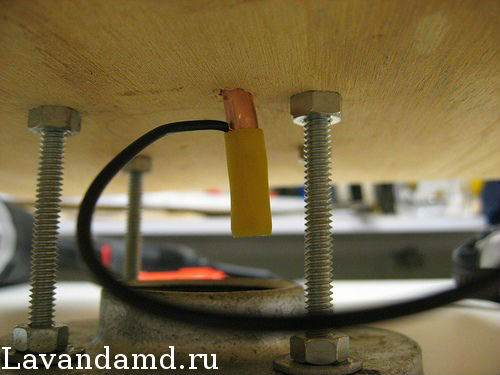

Шаг 2. Металлический фланец будет в основе катушки. Через него нужно пропустить четыре болта и, соответственно их расположению, в куске доски необходимо просверлить четыре отверстия. С одной из сторон просверлите еще одно отверстие. В него нужно будет продеть трубку. Саму трубку пока что уложите спиралью.

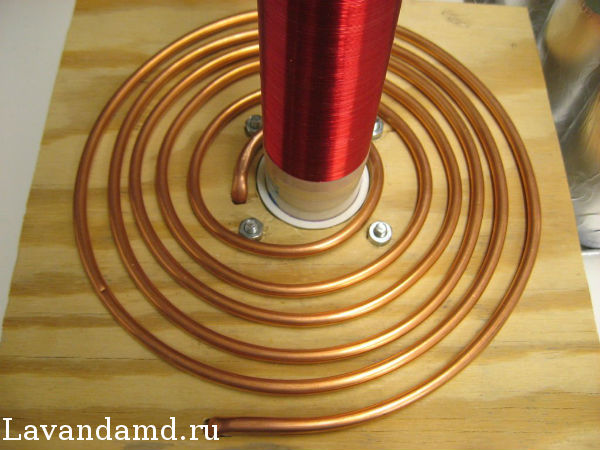

Под углом закрепите два деревянных бруска, и витки медной трубки уложите вверх. Витки крепите кабельными стяжками, чтобы они не съезжали.

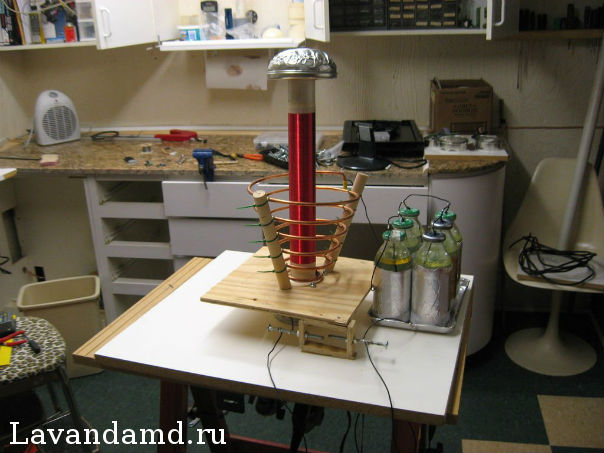

На деревянной доске закрепите трубку с проволокой, установленную в ПВХ заглушку.

В роли разрядника в катушке выступают два болта в открытой деревянной конструкции. При необходимости, их можно регулировать.

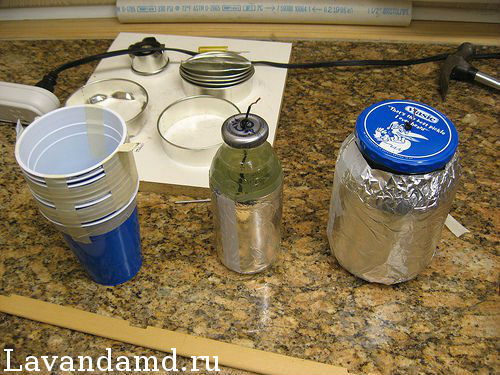

Шаг 3. Теперь следует изготовить конденсатор. Для этого бутылки оберните фольгой и заполните их раствором соленой воды (5 г/мл). Сверху воду аккуратно залейте рапсовым маслом. В крышке банки пробейте отверстие и опустите в него провода.

Аналогичным образом соорудите еще пять конденсаторов.

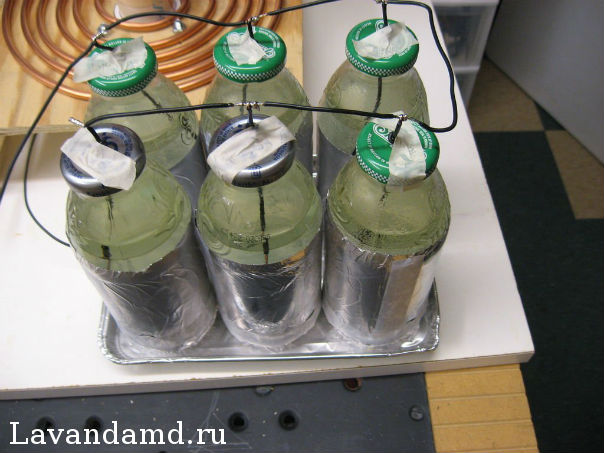

Все бутылки поставьте в металлическую емкость, например, на поднос.

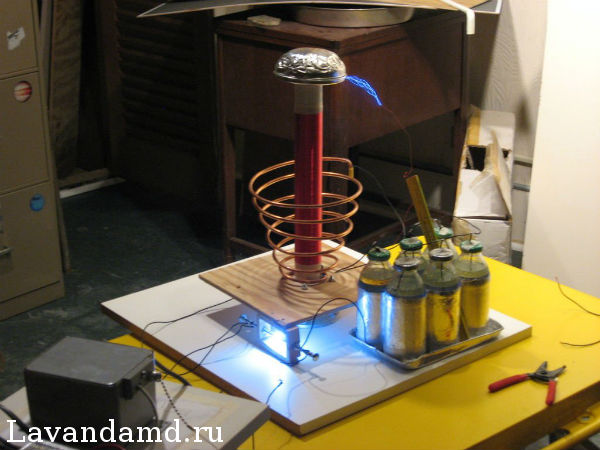

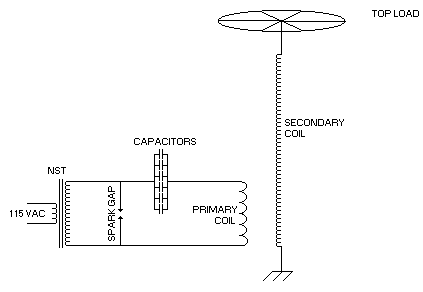

Шаг 4. Подключите катушку Тесла по схеме к источнику питания. Можете испытывать ее в действии.
