Самодельная автомобильная USB-розетка своими руками

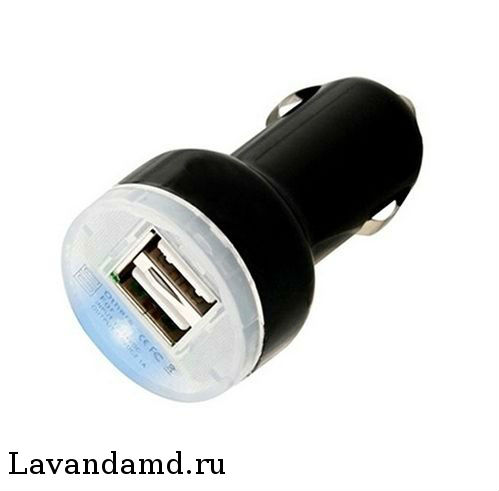

Автомобильные USB-разъемы легко приобрести на рынке, и стоят они не дорого. Но не всегда удобно вставлять их в прикуриватель. Решение, предложенное в данном мастер-классе, решает эту проблему, делая разъем более эстетичным и находящимся под рукой всегда.
Для изготовления автомобильной USB-розетки своими руками, вам будут нужны следующие материалы:
- USB-разъем;
- кусок пластика;
- отвертка;
- мелкозернистая наждачная бумага;
- острый нож;
- кусочек самоклеящейся бумаги;
- металлические зажимы;
- металлическая стяжка;
- паяльник;
- припой.

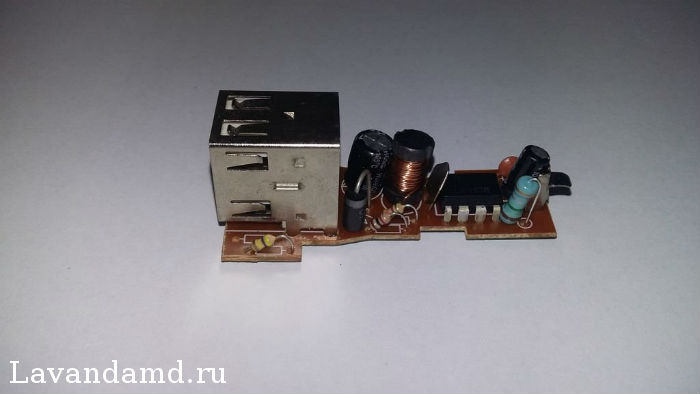

Шаг #1. Перед работой автомобильный USB-порт следует разобрать. Полностью удалить следует пластиковую оболочку, оставив только внутреннюю начинку.

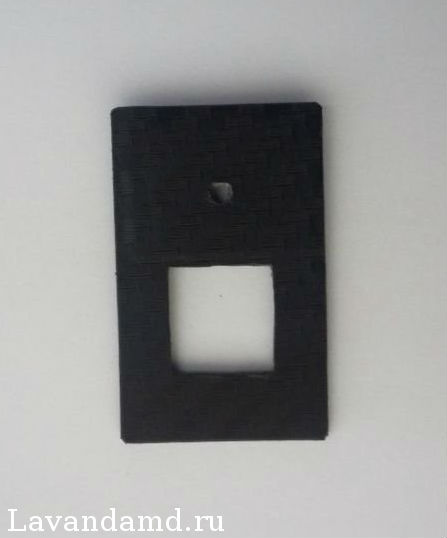

Шаг #2. Из небольшого кусочка пластика вырежьте небольшую крышку розетки. Размеры ее должны соответствовать разъему, в который вы собираетесь установить USB. В этом же кусочке вырежьте прямоугольный разъем для входа USB. Если края получились неровными, зашкурьте их. Если в разъеме имеется индикатор в виде светодиода, сделайте отверстие и под него.

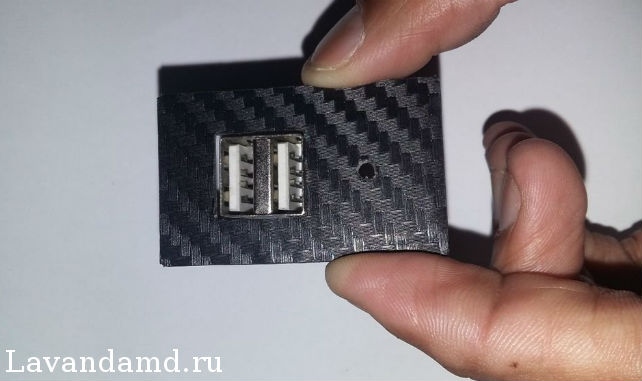

Шаг #3. Чтобы пластик выглядел эстетичнее, оклейте его однотонной самоклейкой или куском винила подходящей расцветки.

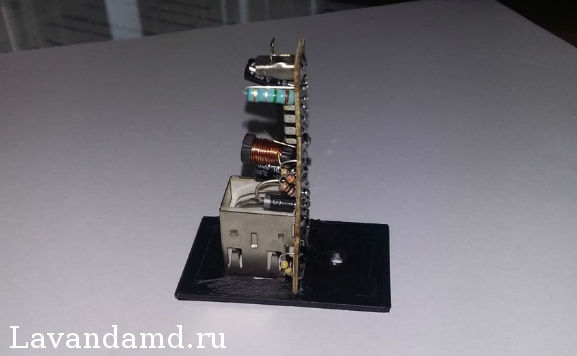

Шаг #4. Используя металлическую стяжку, установите внутреннюю начинку USB- разъема в прорезанное окошко. Проверьте, чтобы он точно входил, не оставляя зазоров.

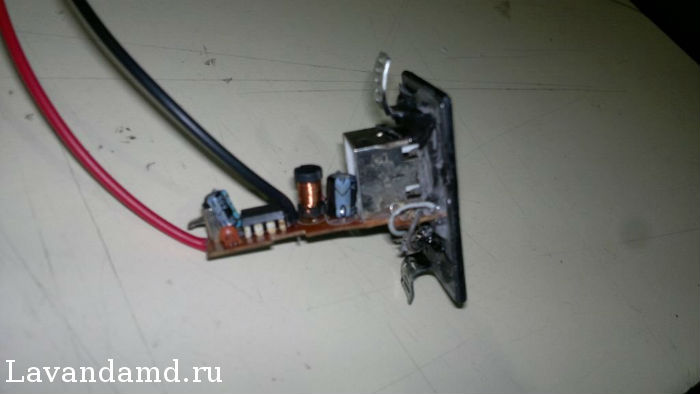

Шаг #5. Припаяйте провода к печатной плате порта. Вторым концом их нужно будет подключить к автомобильному прикуривателю.

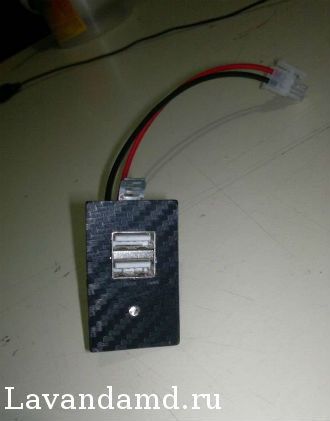

Шаг #6. На задней части подготовленной крышки установите металлические зажимы.

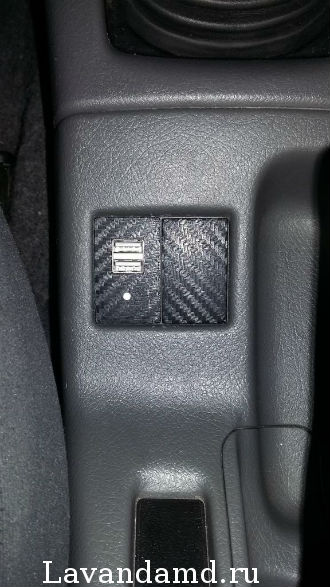

Шаг #7. Вставьте подготовленную USB-розетку в отверстие на консоли автомобиля.

Готово! Созданное своими руками устройство можете использовать по назначению.
