Кресло-шезлонг
На солнечной лоджии в городской квартире или на зеленой лужайке дачного участка приятно посидеть в удобном кресле-шезлонге. Его конструкция, предложенная венгерским журналом "Эзермештер", отличается от традиционных схем шезлонгов тем, что кресло не просто складное, а разъемное.
Фактически это две самостоятельные рамки, одна из которых, сиденье, вставляется в другую, играющую роль спинки. У каждой из них есть свои особенности, обеспечивающие надежность взаимного соединения в рабочем положении, причем без дополнительных крепежных элементов. Рассмотрим каждую рамку отдельно.
Самая простая из них - сиденье. Оно собирается из двух опорных деревянных брусков сечением 50x20 мм и длиной около 1000 мм, которые соединяются вверху и внизу поперечными планками 60x15 мм. Все верхние планки - накладные, крепятся шурупами и образуют собственно сиденье; нижняя планка - скрепляющая, она врезная, устанавливается с большим отступом от основной группы планок. Опорные концы брусков могут иметь скосы для лучшего контакта с площадкой места расположения кресла.
Рамка спинки собирается иначе. Основу ее также составляют два опорных деревянных бруска, как и у сиденья, однако скрепляются они тремя поперечными элементами. Верхний из них - накладная планка, как у сиденья, только крепится с тыльной стороны спинки. Нижний - брусок, аналогичный по сечению опорным: непосредственно на него приходится основная нагрузка. Чуть выше его, но с обратной стороны устанавливается другой такой же брусок. Поскольку и он упорный, то испытывает такие же нагрузки, как и соседний нижний. Вместе же они под нагрузкой сидящего человека образуют своеобразный зажимающий замок, удерживающий вставляемое между ними сиденье в рабочем положении.
Опорная для спины часть кресла может быть выполнена вариантно, в зависимости от желания изготавливающего шезлонг. Самое простое решение - сделать ее из ткани (тентовой, брезентовой, парусины), прибив полотнище к опорным брускам с тыльной стороны. Такая спинка может быть и более сложной, из двух слоев полотнищ с вшитыми между ними поперечными полосами толстого поролона. Варианты крепления такой спинки, как и иной способ установки под нее поперечной планки с врезкой в опорные бруски, показаны на рисунках.
Если нет необходимости в том, чтобы спинка была мягкой, то вместо ткани можно использовать деревянные планки - такие же, как на сиденье.
Для приведения шезлонга в рабочее положение достаточно вставить рамку сиденья между замковыми брусками спинки, которые под нагрузкой зажмут ее, обеспечивая надежное и устойчивое положение. В разъединенном же виде обе рамки вместе или по отдельности удобны как для переноски, так и для хранения.
Остается добавить, что такое кресло-шезлонг будет не только практичным, но и красивым, если деревянные части окрасить яркими эмалями или масляной краской (можно разного цвета), а ткань подобрать пестрой, декоративной расцветки.

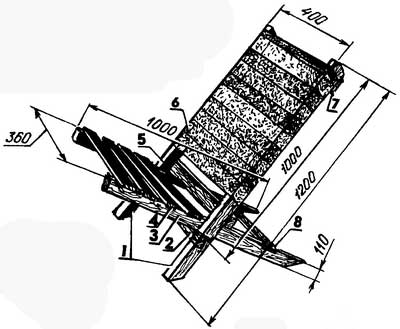

Составное кресло-шезлонг:
1 - опорные бруски каркаса спинки; 2 - нижняя поперечина спинки; 3 - опорный брусок каркаса сиденья; 4 - поперечная планка сиденья; 5 - упорный брусок спинки; 6 - тканевая спинка; 7 - верхняя поперечина каркаса спинки; 8 - нижняя поперечина каркаса сиденья
Мягкая спинка шезлонга:
1 - опорный брус каркаса спинки; 2 верхняя поперечина каркаса спинки; 3 мягкая спинка с поролоновыми вставками; 4 - поролоновая полоска

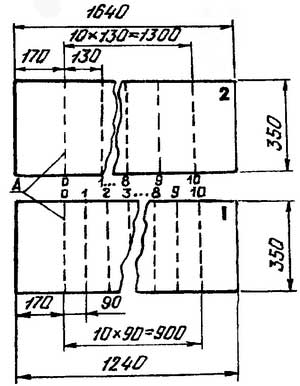

Выкройка мягкой спинки:
1 - нижнее полотнище; 2 - верхнее полотнище; А - линии прострачивания с поролоновыми вставками
Источник: Моделист конструктор №3 2003
