Обработка почвы с помощью электрофрез
О том, как смастерить себе такого электрического помощника, который при необходимости может служить и буроямом, рассказывается в этом материале.
Видавший виды электродвигатель, червячный редуктор со списанной техники (старого электрокара или не менее древнего транспортера) да обрезки водогазопроводных труб и стальных листов — вот, пожалуй, и все, что требуется для изготовления в домашней мастерской надежного и поистине универсального электропомощника. Такой пригодится всюду. Но особенно — на даче, при выполнении различного рода работ в саду-огороде.
Производительность? Она у универсального электропомощника довольно-таки высока. Достаточно сказать, что земельный участок размером 10 соток можно будет обработать менее чем за 2 часа. Ну а возникнет необходимость, электрофреза (культиватор) легко преобразуется в буроям. Удобный, роторно-шнековый (см. иллюстрации). Только работа здесь уже выполняется не одним оператором, а двумя.
Кинематическая схема предлагаемого для самостоятельного изготовления электрического помощника проста настолько, что специально вычерчивать ее, думается, нет смысла. Крутящий момент с вала электродвигателя поступает на жестко связанный с последним вход червячного редуктора. Для этого служит полукруглая муфта со звездочкой. Лучше, разумеется, промышленного изготовления. Но вполне подойдет здесь и самодельная жесткая муфта.
Редуктор желательно взять с і=20... 30,— для обеспечения приемлемой для практики скорости вращения рабочего органа, прочно и надежно закрепляемого непосредственно на выходном валу.
Конструкция всей самодельной части электропомощника в основном сварная. Особенности ее выполнения с достаточной полнотой и ясностью показаны на приводимых здесь иллюстрациях.
То же самое, думается, можно сказать и о рабочих органах электрофрезы (культиватора)-бурояма. При их изготовлении самодельщику не придется искать каких бы то ни было остродефицитных узлов, деталей или материалов. Все здесь что ни на есть «ходовое». Марки стали — наиболее распространенные. И лишь для ножей, работа которых проходит в довольно тяжелых условиях, сделано исключение. Эти ответственные детали рекомендуется изготовить из Стали 65Г.
Заготовкой для ножей роторного культиватора служит стальная полоса сечением 5X40 мм. Из нее и нарубают отрезки соответствующей длины (по 210 мм для основной фрезы и по 165 мм — для дополнительной). После отжига в них высверливают отверстия диаметром 8 мм под крепежные болты, производят опиловку и, отступив 50 мм от края, изгибают под прямым углом. Получившиеся ножи подвергают термообработке: закалке с охлаждением в масле до твердости 47,5...51,5 НКСЭ.
Следует, видимо, отметить, что Г-образные ножи имеют малый радиус изгиба и несколько большую опорную поверхность (40X50 мм). А установочный угол, определяющий величину обрабатываемого слоя почвы, задается не за счет особой заточки режущей кромки и специфической ее ориентации по отношению к черенку-основанию. Его значение жестко выдерживается в требуемых пределах благодаря оптимальному расположению самого ножа на диске: либо радиальному, либо наклонному, в зависимости от предназначения фрезы (дополнительная она или основная).
Существенным в работе рассматриваемой конструкции является установка и регулировка водила, на которое почти постоянно опирается данный культиватор. Крутящего момента двигателя не всегда хватает при полной загрузке фрезы для перемещения культиватора вперед с расчетной скоростью. И в таких случаях требуется кратковременная разгрузка водила, достигаемая легким покачиванием рукояток в вертикальной плоскости.
Полный набор фрез (две основные плюс две дополнительные, вставляемые в четырехгранные переходные втулки и закрепляемые при помощи штифтов) необходим при первоначальной обработке почвы (фрезеровании). А для окучивания пропашных культур используют, как правило, лишь основные фрезы. Ими же можно нарезать и борозды. Например, для полива или при посадке растения в почву.
Ну а в буроям наш электрокультиватор превращается буквально за несколько минут. Делается это с помощью ряда дополнительных элементов (см. иллюстрации). В качестве рабочего органа служит один из наиболее подходящих для выполнения конкретной операции (например, копка ям под столбы изгороди или при посадке деревьев) самодельный бур (узкозахватный либо широкозахватный).
Оба бура изготавливаются по одной и той же технологии, в основе которой лежит сварная конструкция из отрезка водогазопроводной трубы и лопастей, первая из которых тут же переходит в шнек. А наконечник и втулка, с помощью которой бур надежно закрепляется на выходном валу редуктора, впрессовываются. Нагрузки здесь во время работы возникают существенные, поэтому и материал для деталей используется соответствующий: Сталь 45.
Используемый в данной конструкции трехфазный асинхронный электродвигатель работает в схеме однофазного включения с конденсатором (соединение типа «звезда»). Причем емкость последнего рассчитывают по формуле:
С =2800*І ном/U ном
где Uном— паспортное значение напряжения, а IНОМ— ток (паспортный) работы электродвигателя.
При работе с данной конструкцией нельзя пренебрегать существующими правилами эксплуатации электроустановок и техники безопасности. Их надо неукоснительно соблюдать!

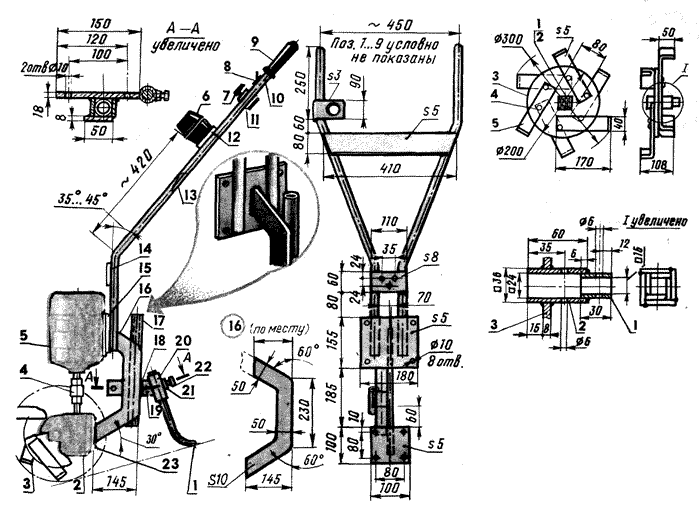

лектрофреза: 1 — водило (270-мм отрезок водогазопроводной трубы 20Х 3), 2 — редуктор червячный (1=20...30), 3 — культиватор роторный (самодельная конструкция с шестью или четырьмя сменными ножами, 2 шт.), 4 — муфта полукруглая со звездочкой, 5 — электродвигатель (220 В, 1,1 кВт, 1440 об/мин), 6 — конденсаторный блок и электрозащита, 7 — переключатель реверса трехполюсный, 8 — выключатель (тумблер на 10 А), 9 — ручка резиновая (2 шт.), 10 — рукоятка левая (1250-мм отрезок водогазопроводной трубы 22X3), 11 — кронштейн переключателя (СтЗ), 12 — перекладина верхняя (СтЗ), 13 — рукоятка правая (1250-мм отрезок водогазопроводной трубы 22X3), 14 — перекладина нижняя (СтЗ) с тремя отверстиями 0 8,2 мм, 15 — площадка для крепления двигателя (СтЗ), 16 — мостоснование (СтЗ), 17 — втулка-направляющая (360-мм отрезок водогазопроводной трубы 33,5x3,2), 18 — планка 32X50X5 мм (СтЗ, 2 шт.), 19 — кронштейн моста-основания с двумя отверстиями 0 8,2 мм (СтЗ), 20 — втулка водила (14-мм отрезок водогазопроводной трубы 33,5Х 3,2), 21 — гайка М6 наварная, 22 — болт М6 стопорный, 23 — площадка для крепления редуктора (СтЗ). (Размеры и расположение отверстий под двигатель и редуктор — по месту установки последних.) | Фреза (основная) с шестью сменными ножами: 1 — планка четырехгранной переходной втулки 30X20X4 мм (Ст5, 4 шт.), 2 — планка четырехгранной ступицы 60Х Х30Х6 мм (Ст5, 4 шт.), 3 — диск (Ст5), 4 — болт М8 с гайкой, 5 — нож (Сталь 65Г, 6 шт.). |
Габариты при транспортировке (без рабочих органов), мм 1400X500X600
Фреза (дополнительная) с четырьмя сменными ножами: |
Из электрофрезы — буроям:
1 — электрофреза (культиватор) без рабочего органа и водила, 2 — планка-основание (5-мм лист, СтЗ), 3 — рама-поперечина (Ст5), 4 — втулка-направляющая дополнительная (435-мм отрезок водогазопроводной трубы 33,5X3,2), 5 — болт М8 стопорный, 6 — гайка М8, 7 — планка-поперечина (Ст5), 8 — бур в сборе, 9 — рукоятки бурояма (2500-мм отрезок водогазопроводной трубы 26,7X3,5, 2 шт.), 10 — болт М8 с гайкой (5 шт.).
Бур узкозахватный:
1 — наконечник (Сталь 45), 2 — лопасть первая (Ст5.), 3 — ось (575-мм отрезок водогазопроводной трубы 50X3), 4 - лопасть вторая (Ст5.). 5 — втулка (Сталь 45).
Бур широкозахватный:
1 — наконечник (Сталь 45), 2 — лопасть сварная (Ст5, 3 шт.), 3 — ось (575-мм отрезок водогазопроводной трубы 50X3), 4 — втулка (Сталь 45).
