Редуктор у мини-трактора самодельный, со сварным корпусом из листовой стали толщиной 10 мм. Шов - внутренний. По бокам приварены кронштейны для крепления к раме при помощи четырех болтов М10 с амортизирующими прокладками из резины. В верхней части корпуса прорезан монтажный люк, а в прогибе просверлено 25-мм отверстие для пополнения и контроля уровня жидкой смазки, закрывающееся пробкой-щупом. Имеющее резьбу М25 сливное отверстие выполнено посредине дна и завернуто пробкой с прокладкой из маслостойкой резины.
На задней (по отношению к водительскому сиденью) стенке корпуса оборудовано посадочное гнездо для осевого пальца. Причем центр отверстия для него уточнен опытным путем, по месту расположения промежуточной шестерни. Второе гнездо - глухое. Располагается оно строго против первого, на передней стенке, выполняющей роль стыковочного узла для муфты сцепления и коробки перемены передач (КПП). Ну а крышка монтажного люка служит местом крепления самодельного глушителя.

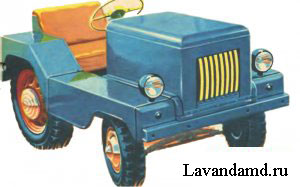

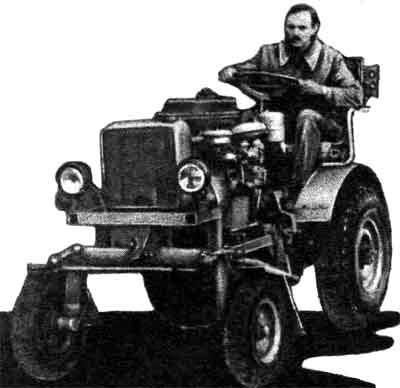

Малогабаритная модель трактора, сконструирована на базе пускового двигателя ПД-10. «Пускач», как называют его механизаторы, рассчитан на большое число оборотов и кратковременное использование в течение всего лишь нескольких минут.
